r 虹润调节器NHR-5300系列人工智能温控器/调节仪r

r 概述：NHR-5300系列人工智能温控器/调节仪采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找**优参数以达到很好的控制效果，无需人工整定参数。控温精度基本达±0.1℃，无超调、欠调，达国际先进水平。可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能，适应于工业炉，电炉，烘箱，试验设备，制鞋机械，注塑机械，包装机械，食品机械，印刷机械等行业。
r双屏LED数码显示，且带有光柱模拟指示功能(0～**)。
r具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。
r具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示。
r可带一路PID控制输出和一路模拟量变送输出，具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等输出控制方式可选择。
r具有加热（制冷）单向控制与加热、制冷双向控制可选。
r带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调。
r支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
r仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
r带DC24V馈电输出，为现场变送器配电
r输入、输出、电源、通讯相互之间采用光电隔离技术。
r具备多种外形尺寸及样式供用户选择。
r参数设定密码锁定、参数设置断电**保存，具备参数恢复系统原始设置功能。r

r 仪表面板r

r r

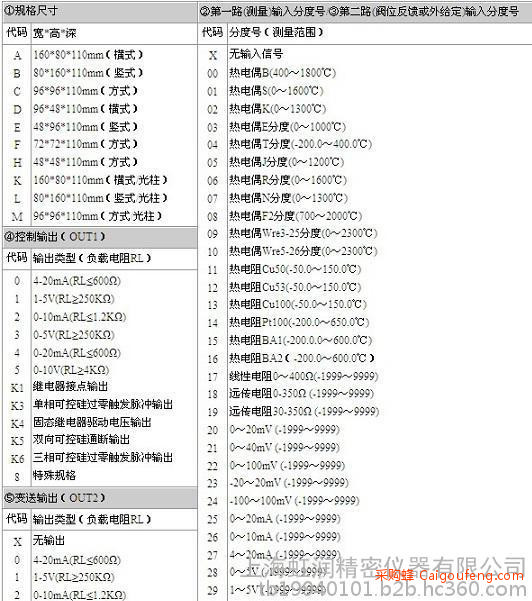

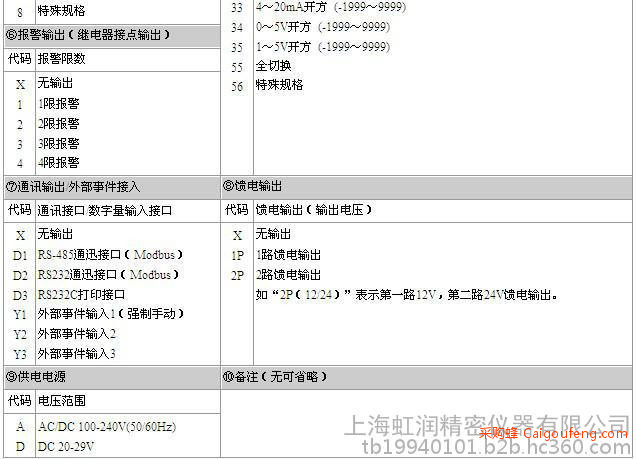

r 仪表选型r

r NHR-5310□-□/-□/□/□/□/□( )-□-( )单路控制
r① ② ③ ④ r⑤ ⑥ ⑦ ⑧ ⑨ ⑩
rNHR-5320□-□/□-□/□/□/□/□( )-□-( r )外给定控制
r① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
rNHR-5330□-□/□-□/□/□/□/□( )-□-( )阀位控制
r① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩r

r r

r 备注：1、辅助输出可做变送输出也可做控制输出，可在二级参数“H-C”中选择，当H-C=0时为变送输出，当H-C=1时为控制输出；主控制输出与辅助输出不能同时选择三相可控硅过零触发脉冲输出功能；NHR-5330阀位控制输出选择开关量正反转控制输出时，辅助输出只可选择模拟量控制；F型的仪表控制输出选择开关量正反转输出时，不可再带辅助输出；
r2、规格尺寸为F、H型的仪表不带RS232C打印接口，规格尺寸为H型的仪表只能做单路控制。
r3、规格尺寸为D、E型的仪表,接线端子25～36间如有带报警功能，继电器触点容量为AC125V/0.5A、DC24V/0.5A，规格尺寸为H型的仪表继电器容量一样，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
r4、当控制输出选择开关量控制输出时，报警输出**多只能选择2限报警。
r5、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
r例1：NHR-5310A-14/X-0/0/2/X/X-A(单路控制)
r例2：NHR-5320A-14/27-K1/0/2/D1/X-A(外给定控制)
r例3：NHR-5330A-14/27-0/0/2/Y1/X-A(阀位反馈控制)
r例4：NHR-5330A-14/27-K1/0/2/D1/X-A(阀位反馈输入正反转控制输出)
r例5：NHR-5330A-14/X-K1/X/2/X/X-A(无阀位反馈输入正反转控制输出)r
